    CRB600H高强钢筋生产线

高延性冷轧带肋钢筋CRB600H盘螺生产装备

        安阳祥海智能公司创始人是CRB600H钢筋的发明人之一,从2005年至今深耕于高延性带肋钢筋行业十余年,从业十多年来,积累了丰富的冷轧行业经验。目前,公司已成功研发出高延性带肋钢筋盘螺智能化生产装备:与盘螺智能化生产装备配套使用的全自动打包机、与焊接网配套使用的直条智能化生产装备、高铁用绝缘穿管钢筋智能化生产装备、冷轧带钢焊接网智能化生产装备、油田废旧抽油杆深加工专用装备等。

         祥海智能研发的CRB600H钢筋生产线工艺技术成熟,设备运行稳定,自动化程度高,占地面积小,生产成本低,生产效率高。

         CRB600H盘螺生产吐丝效果好,盘螺收线外观整齐美观。

         祥海CRB600H钢筋生产工艺流程:盘圆上料→翻转→去除氧化皮→一道轧机→二道轧机→热处理→剪切→收线→打包→成品入库

         钢筋打包机自动翻转机上料,保障了上料的安全性,减少了工作强度。打包头横移、送丝机构驱动、扭结机头横移均采用伺服电机驱动,易保养,故障率低,运行稳定。CRB600H钢筋打包机自动送料,自动打包,自动翻转,整机无人操作,无人控制,实现了整机全自动化。

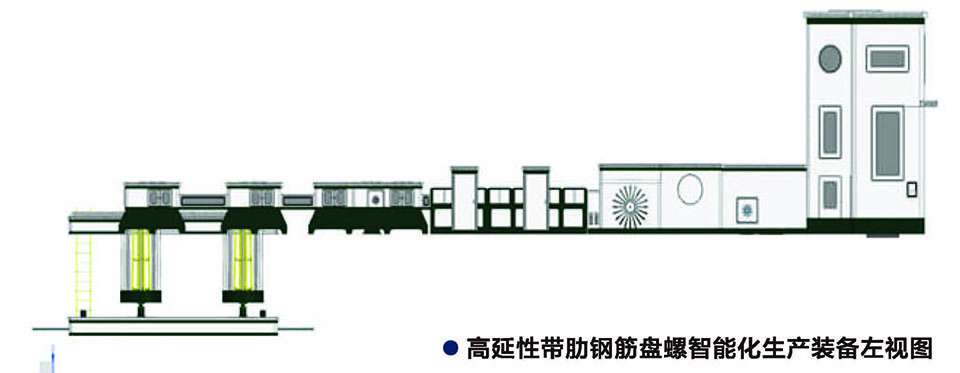

CRB600H高强钢筋盘螺/直条生产线结构图

投资生产CRB600H常见问题解答

CRB600H盘螺一台套生产线长度34米,宽度6.5米,高度7米;  三台盘螺生产线配置一台打包机,盘螺打包机长度14米,宽度10米。三台盘螺配一台打包机为一组。厂房长度不低于80m,宽度不低于22米。行车起吊高度不低于6.5米。

建筑工地盘螺常用规格6mm,8mm,10mm三个规格,一组设备的三台生产线会根据规格大小进行配置区分,达到最低的生产成本。

如果一条生产线通过更换轧辊同时生产6-10mm的直径,轧机减速机、加热炉孔径都只能按照最大规格设计,这样再生产小规格的时候产量大幅的降低,生产成本会大幅提升。

全自动打包机的速度完全可以满足三台及以上设备同时使用,单条生产线配置一台打包机投资产能比大幅下降。

按照一组三条生产线配置需要2500KVA的变压器。包含大中小三个直径的生产线、共用的打包机、行车以及其他辅助设备。

根据规格不同吨钢电耗在90-120度/吨。在线热处理工艺占总电耗的三份之二。

每条生产线生产的规格不同生产速度也有差异。

高速生产线:(三台设备一组含打包机:960万元)总功率2800kw

直径6mm的最高生产速度360米/分钟,每米重量0.222kg,产能为4.8吨/小时,电耗120度/吨。

直径8mm的最高生产速度300米/分钟,每米重量0.395kg,产能为7.1吨/小时,电耗105度/吨。

直径10mm的最高生产速度240米/分钟,每米重量0.617kg,产能为8.8吨/小时,电耗90度/吨。

中速生产线:(三台设备一组含打包机:860万元)总功率2400kw

直径6mm的最高生产速度300米/分钟,每米重量0.222kg,产能为4.0吨/小时,电耗120度/吨。

直径8mm的最高生产速度240米/分钟,每米重量0.395kg,产能为5.6吨/小时,电耗105度/吨。

直径10mm的最高生产速度200米/分钟,每米重量0.617kg,产能为7.4吨/小时,电耗90度/吨。

低速生产线:(三台设备一组含打包机:800万元)总功率2000kw

直径6mm的最高生产速度240米/分钟,每米重量0.222kg,产能为3.2吨/小时,电耗120度/吨。

直径8mm的最高生产速度200米/分钟,每米重量0.395kg,产能为4.7吨/小时,电耗105度/吨。

直径10mm的最高生产速度160米/分钟,每米重量0.617kg,产能为5.9吨/小时,电耗90度/吨。

参考现有客户的生产组织三条生产线一个班组共需要14名生产人员。

各岗位分配:原料上料工1人,对焊辅助工1人,对焊工2人,调机工3人,打包前吊装工1人员,成品吊装1人,质检人员1人,电工1人,车间主任1人,车间助理1人。

每个客户自身基础有较大差异,投资生产CRB600H盘螺主要考虑以下投入:

厂房投入(土地费用、厂房建设/厂房租赁);配电投入(变压器、高低压配电柜、电缆);设备费用(一组设备三条生产线包含打包机920万元);流动资金(原料及成品库存等)。

设备交货期四个月;50%合同生效,两个月进度款20%,四个月25%,质保期1年支付5%。

生产利润是原料材料高线到CRB600H盘螺的价格差。CRB600H钢筋的设计强度430Mpa,比HRB400高70Mpa,节材19%左右,只比HRB500设计强度低5Mpa,实际销售价格低于HRB500。可以参考当地盘圆Q235/HPB235的原料价格和当地HRB500价格差除去生产成本测算初步测算利润空间。

以河南客户为例:主要生产成本测算仅包含电费、人员工资、配件损耗、次品率。共计约130元左右

电费约72元(平均吨钢用电96吨,当地执行峰谷电价低谷0.45、平谷0.75、高谷1.15,按照0.75测算);员工工资约18元(14人*5800元/30天/150吨);损耗约30元(每吨氧化皮脱鳞在8公斤左右;每吨原料去掉腰子2公斤;生产时出现设备故障或操作问题导致次品有2公斤/每吨,以上材料按废钢折价);易损件约8元(轧辊、导轮、瓷管等)

设备折损、厂房租金、流动资金等不可控因素暂不考虑。

案例客户生产现场实景照片
